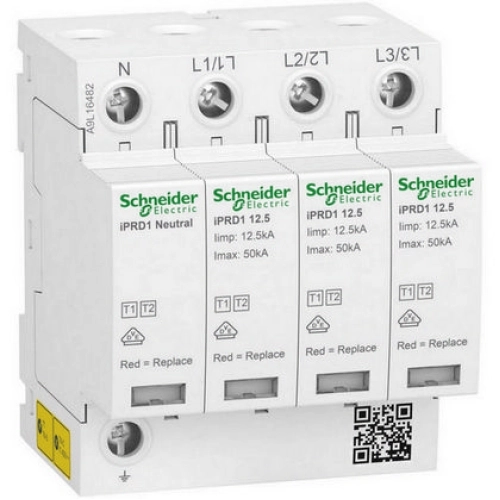

Svodič přepětí IPRD1 12,5r 3P+N T1+T2 Schneider Electric A9L16482

Tento svodič přepětí Acti9 iPRD1 12.5r chrání třífázové + N rezidenční a malé komerční instalace proti přímým a nepřímým přechodovým přepětím. Toto zařízení typu 1+2 s integrovaným jističem je doporučeno pro vysokou úroveň rizika v hlavním rozváděči. Umožňuje vzdálené hlášení zprávy „kazetu je třeba vyměnit“. Tento předem zapojený svodič přepětí umožňuje rychlou výměnu výsuvných kazet v případě jejich poškození. Obsahuje bezpečnostní odpojovač na konci životnosti. Tento Acti9 iPRD1 12.5r je kompatibilní se zemnicími systémy TT a TN-S. Ve spojení s Compact NSXm H TM80D je vypínací schopnost 70 kA. Maximální vybíjecí proud Imax je 50 kA. Jmenovitý vybíjecí proud In je 20 kA. Maximální trvalé provozní napětí Uc v diferenciálním režimu (mezi fází a nulou) je 350 V AC. Maximální trvalé provozní napětí Uc v běžném režimu je 255 V AC mezi nulou a zemí. Úroveň ochrany proti přepětí Up je 1,5 kV typ 1+2. Jmenovité provozní napětí Ue je 230 V AC nebo 400 V AC. Provozní frekvence je 50 Hz. Rozměry jsou (Š) 72 mm × (V) 89 mm × (H) 69 mm. Šířka v modulech po 9 mm je 8. Hmotnost je 619 g. Provozní teplota je od -25 °C do +60 °C. Skladovací teplota je od -40 °C do +80 °C.
