Komponenty systému jsou zvolené optimálně tak, aby spolu tvořily dobře fungující fotovoltaickou sestavu, která je vhodná pro využití v rekreačních vozidlech či objektech. Zároveň jsme vybírali z produktů, které u nás zákazníci často nakupují. Bez dalších doplňků je tato sestava vhodná pro 12V spotřebiče.
Solární set obsahuje následující komponenty:
(bližší informace k jednotlivým komponentům naleznete po kliknutí na odkaz)
1) Victron Solární panel 55W/12V, monokrystalický

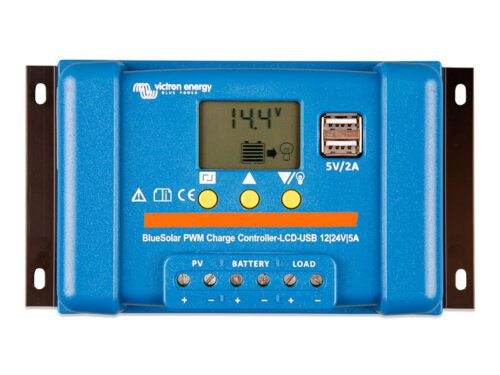

2) Victron Solární regulátor BlueSolar PWM-LCD&USB 12/24V-5A
3) Trakční baterie GOOWEI ENERGY OTL45-12, 45Ah, 12V
4) Pojistkový odpínač k baterii 16A
5) Pojistkový odpínač k solárnímu panelu 6A
6) Kabelový set na míru pro tento systém (délku kabelů naleznete v návodu v souborech ke stažení; samostatně neprodejné)
Aby bylo možné set využít i pro spotřebiče 230V, doporučujeme doplnit o 12V měnič napětí.
Ten vybírejte podle požadovaného výkonu, který zjistíte jednoduše sečtením maximálních udávaných příkonů všech současně připojených spotřebičů. Pro bezproblémové fungování např. za vysokých letních teplot počítejte ještě s alespoň 20% rezervou.
V případě využití na palubě vozidel může být dalším vhodným doplňkem palubní DC-DC nabíječka.
Tabulka pro orientační přehled o produkci elektrické energie v ČR z použitého solárního panelu
(ovlivňuje řada faktorů – orientace panelu, zastínění, zeměpisná poloha atd.)
| Panel | 55W | ||
|---|---|---|---|
| Průměrná výroba | kWh/měsíc | Wh/den | Ah/den |
| Leden | 2,3 | 74 | 6,2 |
| Únor | 3,4 | 121 | 10,1 |
| Březen | 5,4 | 174 | 14,5 |
| Duben | 7,3 | 243 | 20,3 |
| Květen | 7,5 | 242 | 20,2 |
| Červen | 7,6 | 253 | 21,1 |
| Červenec | 7,8 | 252 | 21 |
| Srpen | 7,3 | 235 | 19,6 |
| Září | 6,1 | 203 | 16,9 |
| Říjen | 4,3 | 139 | 11,6 |
| Listopad | 2,4 | 80 | 6,7 |
| Prosinec | 2,1 | 68 | 5,6 |
Sestava je neměnná – nelze v ní na požádání nahrazovat komponenty jinými. Jedná se o tzv. ostrovní systém, tedy takový, který neumožňuje dodávat el. energie získanou ze solárních panelů do veřejné distribuční sítě.
