Komponenty systému jsou zvolené optimálně tak, aby spolu tvořily dobře fungující fotovoltaickou sestavu, která je vhodná pro využití v rekreačních vozidlech či objektech. Zároveň jsme vybírali z produktů, které u nás zákazníci často nakupují. Bez dalších doplňků je tato sestava vhodná pro 12V spotřebiče.
Solární set obsahuje následující komponenty:
(bližší informace k jednotlivým komponentům naleznete po kliknutí na odkaz)
1) Victron Solární panel 130W/12V, polykrystalický

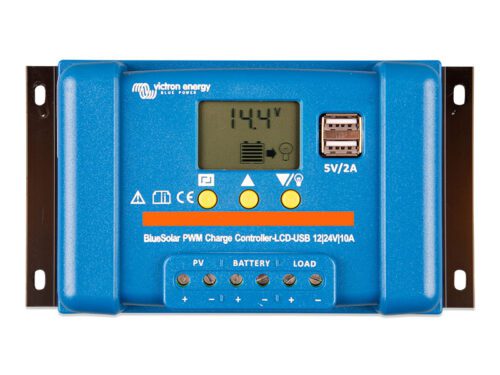

2) Victron Solární regulátor BlueSolar PWM-LCD&USB 12/24V-10A
3) Trakční baterie GOOWEI ENERGY OTL65-12, 65Ah, 12V
4) Pojistkový odpínač k baterii 16A
5) Pojistkový odpínač k solárnímu panelu 12A
6) Kabelový set na míru pro tento systém (délku kabelů naleznete v návodu v souborech ke stažení; samostatně neprodejné)
Aby bylo možné set využít i pro spotřebiče 230V, doporučujeme doplnit o 12V měnič napětí.
Ten vybírejte podle požadovaného výkonu, který zjistíte jednoduše sečtením maximálních udávaných příkonů všech současně připojených spotřebičů. Pro bezproblémové fungování např. za vysokých letních teplot počítejte ještě s alespoň 20% rezervou.
V případě využití na palubě vozidel může být dalším vhodným doplňkem palubní DC-DC nabíječka.
Tabulka pro orientační přehled o produkci elektrické energie v ČR z použitého solárního panelu
(ovlivňuje řada faktorů – orientace panelu, zastínění, zeměpisná poloha atd.)
| Panel | 130W | ||
|---|---|---|---|
| Průměrná výroba | kWh/měsíc | Wh/den | Ah/den |
| Leden | 4,8 | 156 | 13 |
| Únor | 7,3 | 259 | 21,6 |
| Březen | 11,3 | 365 | 30,5 |
| Duben | 15,5 | 517 | 43,1 |
| Květen | 15,8 | 511 | 42,6 |
| Červen | 16,1 | 535 | 44,6 |
| Červenec | 16,5 | 532 | 44,4 |
| Srpen | 15,5 | 500 | 41,7 |
| Září | 12,9 | 429 | 35,8 |
| Říjen | 9,1 | 295 | 24,5 |
| Listopad | 5,2 | 172 | 14,4 |
| Prosinec | 4,4 | 142 | 11,8 |
Sestava je neměnná – nelze v ní na požádání nahrazovat komponenty jinými. Jedná se o tzv. ostrovní systém, tedy takový, který neumožňuje dodávat el. energie získanou ze solárních panelů do veřejné distribuční sítě.
